鋁及鋁合金是制作各種產品的常用材料，廣泛應用于航空航天、汽車、建筑、交通等領域，很多重要零部件和構件都是鋁或鋁合金產品。使用工業內窺鏡檢查鋁合金產品，有助于準確了解其內部狀況，確保產品質量的同時，提高制造工藝改進的效率，為企業的長遠發展保駕護航。本文分享一個具體的應用案例，幫助您快速了解這種低成本、高效益的檢測解決方案。

案例背景：

某鋁產品生產加工企業一直以來都有這樣的困擾：鋁制品及鋁合金管材、鋁型材等產品，在生產和加工過程中易出現凹坑（凹痕）、突起、剮蹭、印痕、劃傷等質量問題，但由于結構較為復雜，鋁制品內的質量問題難以發現，給質量控制造成了很多不確定因素。因此該企業聯系北京韋林公司，希望能夠利用工業內窺鏡的內窺探查能力，快速、直觀地檢查鋁合金產品的內部結構和內壁質量，為企業提供一種低成本、高效益的檢測方案。

設備選型：

該企業待檢測鋁合金構件材質和內部結構的特殊性、以及對質量缺陷準確洞察和研判的需求，要求工業內窺鏡設備具有高清晰度的檢測圖像、能夠有效消除金屬光斑、能夠對構件內部進行無死角檢測，并且具有高精度、高效率的缺陷測量技術。

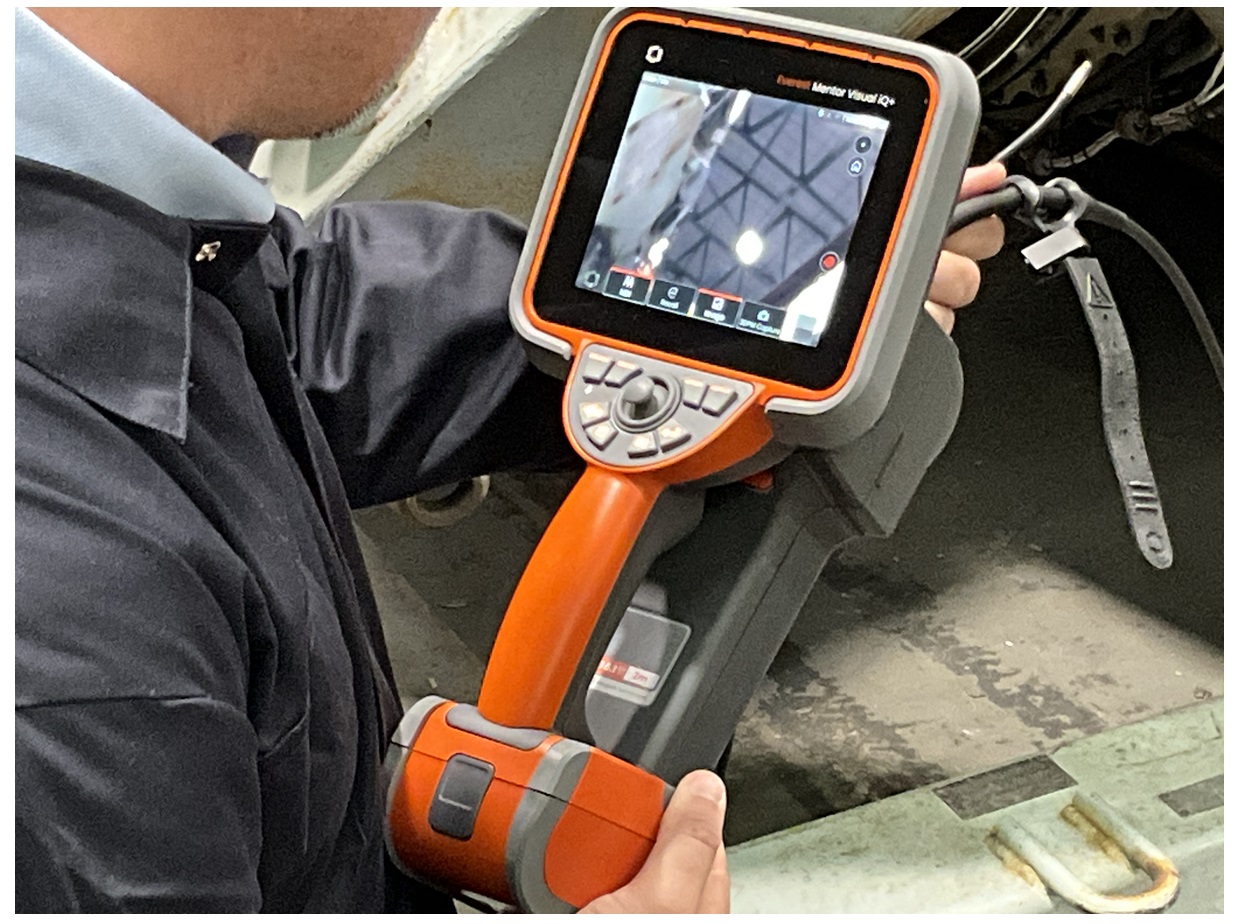

基于上述要求，北京韋林公司推薦了韋林高清工業內窺鏡 Everest XLG4-MViQ+，該系列產品具有120萬CCD原生像素，全程無級自動連續調節亮度的后置光源，單手指控制的電動360度全方位(All-Way)連續球面導向，以及觀察和測量僅用一個鏡頭就可以高效完成的高精度3DPM技術（單物鏡相位掃描三維立體測量技術），從而可以從清晰度、適應材質、檢測效率、檢測精度等方面，很好地滿足了該企業的需求。

檢測過程及結果：

韋林工程師配合該企業檢測人員對一批鋁合金產品進行檢測，非常高效地發現了多處質量缺陷，實現了對鋁合金產品質量的精準把控、并對優化工藝提出了建設性建議。具體檢出的缺陷包括：

1. 兩處凹坑/凹痕類缺陷，第一處表面不平整，底部平緩，通過三維點云圖像或區域剖面深度測量得到深度為-0.08mm；第二處同樣表面不平整，但有卷邊，凹坑形態偏陡，通過測量功能得到深度為-0.25mm。

2. 剮蹭類缺陷，通過三維點云圖像以及深度剖面圖像分析，該剮蹭類缺陷并未在材質表面留下明顯縱深的損傷。

3. 凸起類缺陷，通過多角度觀察和深度剖面圖像分析，發現在缺陷尖角處有類似挫傷類材料缺失，通過放大內窺檢測圖像進一步分析，判斷為鋁合金材料受到剮或挫傷，導致形成該處缺失與卷曲、但缺陷整體呈高出平面的狀態，高出平面0.09mm。

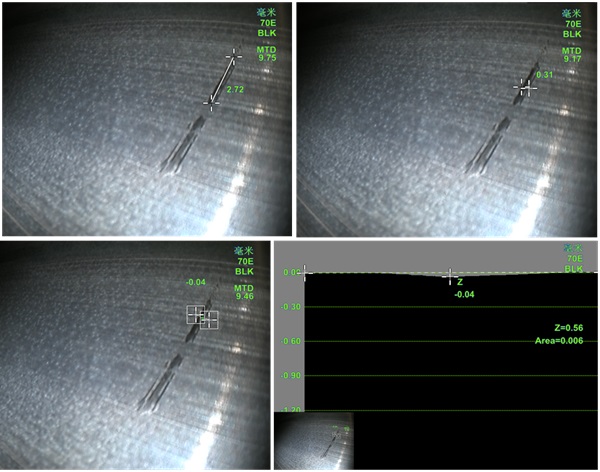

4. 劃傷類缺陷，走勢平緩、縱深不明顯，通過三維測量技術測得其長度為2.72mm、寬度0.31mm、深度為-0.04mm。

案例總結：

通過上述鋁合金產品的工業內窺鏡檢測案例，不難看出，工業內窺鏡在產品內腔觀察和質量檢測方面，有著獨樹一幟的優勢：低成本、高效率。特別是技術先進、功能強大、測量精準的韋林工業內窺鏡，更是為內窺檢測應用效果錦上添花，為鋁產品生產加工企業保障產品質量、優化產品設計提供更為可靠的解決方案。了解更多工業內窺鏡的應用，歡迎咨詢北京韋林意威特工業內窺鏡有限公司。
